在全民AI与内容创作井喷的时代，大众对显示技术提出前所未有的苛刻要求。
影像工作者需要更精准的色域，游戏玩家追求毫秒级的响应，甚至是移动办公族也希望能有出彩的显示效果却不影响续航。在这样的背景下，在智能手机上证明了自己的OLED显示技术，正加速向平板、笔电、车载等中大尺寸领域渗透。
据Omdia预测，2023年至2028年间，IT产品OLED面板的出货量将以每年56%的速度增长，而车载显示OLED面板的年复合增长率将达到49%。然而，站在这一风口之上，产业界却面临着一道隐形的屏障：沿用传统的制造工艺，似乎已难以支撑AI时代对中大尺寸OLED显示性能与成本的双重极致追求。
工艺瓶颈，亟需技术换道
要明白传统制造工艺的瓶颈，首先要了解传统制造工艺的原理。
长期以来，中小尺寸OLED市场被FMM（精细金属掩模版）蒸镀工艺统治。简单来说，FMM就是一张布满微小孔洞的金属网。制造OLED屏幕时，红、绿、蓝三种发光材料通过这张“网”被精准地“喷”到基板上，形成像素点阵。
这项技术支撑了智能手机OLED屏幕的繁荣，但当产业试图将OLED推向中大尺寸时，它的局限开始集中暴露。
首先，是精度瓶颈。金属网的孔洞做不到无限小，800PPI几乎就是物理极限。其次，是尺寸限制。当基板变大，金属网会因自重而变形，良率急剧下滑。再者，是成本困境。FMM不仅开模成本高昂，而且周期漫长，更尴尬的是大量昂贵的发光材料被浪费在“网”的遮挡区域。
对比技术局限，供应链风险更像是达摩克利斯之剑。
高精度的FMM核心技术长期被日本企业垄断，大日本印刷（DNP）一家独占约95%的市场份额。在全球供应链不确定性加剧的今天，这无异于把命脉交到别人手中。
因此，整个行业都在探寻一条能够摆脱FMM束缚的新路。这不仅是为了达到更高的显示性能，实现更大的屏幕尺寸，更是为了制造成本降低、技术能够自主可控。
“根因”思维切换，尽显技术优势
以往，要满足中大尺寸OLED屏幕的需求，行业内也有一些技术积淀。
在大尺寸电视领域常见的WOLED与QD-OLED技术，的确有着不错的显示效果。但相关技术在中尺寸应用上，却有着亮度损耗、寿命桎梏和成本高昂等不足，难以“短平快”地迁移使用，需要花费不少时间进行技术攻关。
印刷OLED是一种通过喷墨打印来进行制造的项目。虽然其理论成本较低，但发光材料效率与寿命，始终是难以逾越的瓶颈。同样地，如果要解决这些问题，也需要花费未知的时间，且效果难以评估。
面对行业内的情况，维信诺选择直击“根因”，使用了看似“跨界”的技术灵感：不使用FMM，而采用半导体光刻方式进行像素制备。
光刻技术是半导体制造的核心工艺，常用于在芯片上刻蚀出纳米级的电路图案。话虽如此，光刻技术在显示产业的TFT背板制造中，亦有相当年头的使用经验，技术相当成熟。然而，要将TFT时代的技术，用于OLED发光层的像素图形化，此前还是停留在实验室探索阶段。
因此，当2023年5月维信诺在世界超高清视频产业发展大会上，全球首发了ViP技术（VisionoxintelligentPixelization，维信诺智能像素化技术），无疑意味着是一次跨界打击。
ViP技术在结构上带来的颠覆在于，它彻底摒弃了FMM，从根本上解决了供应链依赖的问题。没有了金属掩模版的遮挡，光刻技术的应用，实现了突破物理极限的性能跃升。
屏幕的有效发光面积（开口率）从传统的29%飙升至69%。这意味着在同等亮度下，ViP屏幕的驱动电流更小，功耗大幅降低，器件寿命显著延长。更令人惊叹的是，ViP技术能轻松实现1700+PPI的超高像素密度，让VR/AR等近眼显示设备彻底告别“纱窗效应”，文字显示如刀刻般锐利。
与此同时，光刻工艺的高精度特性，使得ViP技术在制造环节具备极高的灵活性。它不再受制于掩模版的尺寸和开孔形状，能够在一块母板上同时切割出任意尺寸、任意形状的屏幕。在此基础上，搭载ViP技术的产线具备极强的柔性生产能力。单一厂房可生产从1英寸智能穿戴到80英寸大屏的全尺寸产品，定制化交付周期大幅缩短。
ViP技术的应用，不仅是行业技术的换代式突破。中国科学院院士欧阳钟灿称，维信诺8.6代AMOLED新产线首次采用无FMM技术方案（即ViP技术方案），以颠覆性创新技术引领产业变革，对我国新兴显示产业赢得战略主动、抢占OLED技术制高点意义重大。
三十年产业沉淀，成就格局重塑
ViP技术的诞生，并非偶然的灵光一现，而是维信诺近三十年技术积累的必然结果。
1996年，清华大学OLED项目组成立，在一台二手设备上点亮了OLED屏幕，这正是维信诺的前身。彼时，柯达、索尼、三星都在同一起跑线上。此后的岁月里，这些国际巨头或退出、或转型，而清华团队一直坚守。
2001年，维信诺在北京正式成立，成为中国大陆第一家OLED产品供应商。2002年，维信诺与清华大学共同参与全球首批OLED国际标准制定，并定义“有机发光二极管”为“OLED”。

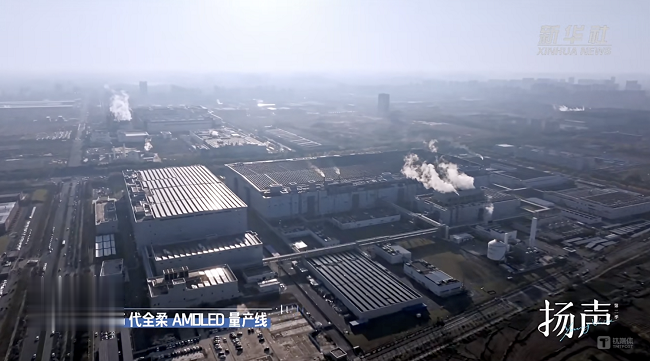

2008年，维信诺在昆山建成中国大陆第一条PMOLED大规模生产线，被《科技导报》评价为显示产业由“中国制造”开始走向“中国创造”的标志性事件。此后，从5.5代AMOLED产线到6代全柔产线，从折叠屏到屏下摄像，维信诺在一个又一个“无人区”探路前行。
截至2025年，维信诺累计申请与OLED相关的专利超过20000项，发明专利占比高达90%。主导制定5项OLED国际标准、12项国家标准、10项行业标准。在全球AMOLED市场，智能穿戴产品四块有一块来自维信诺；智能手机AMOLED出货量稳居全球前三。

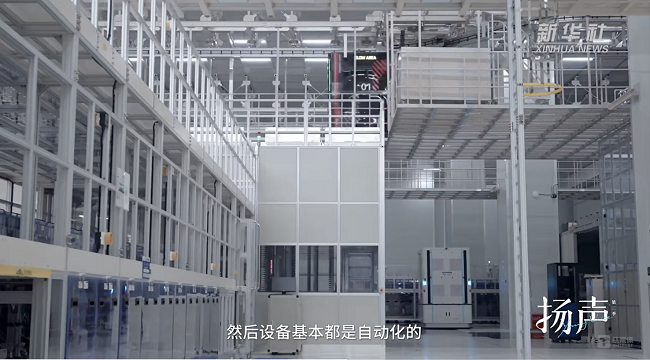

维信诺合肥的8.6代产线已于2025年8月实现主厂房封顶，目前核心设备已进入安装调试准备阶段，计划2027年量产。
三十年积累的技术硕果，为ViP技术的诞生，奠定了坚实的基础。ViP技术不仅是一项工艺创新，更是一次产业模式的重构。它用中国智慧开辟了全球显示产业的新赛道，彰显了中国科技企业在全球价值链中攀升的决心与能力。
又一次，全球OLED产业站在新的十字路口，第一次，中国OLED产业站在了领跑线。“下一代屏幕该长什么样”，包括维信诺在内的中国OLED企业已经向整个行业抛出了自己的答案。这不仅是维信诺的商业胜利，更是中国科技产业在底层技术源头实现自主可控、重塑全球显示格局的关键里程碑。
